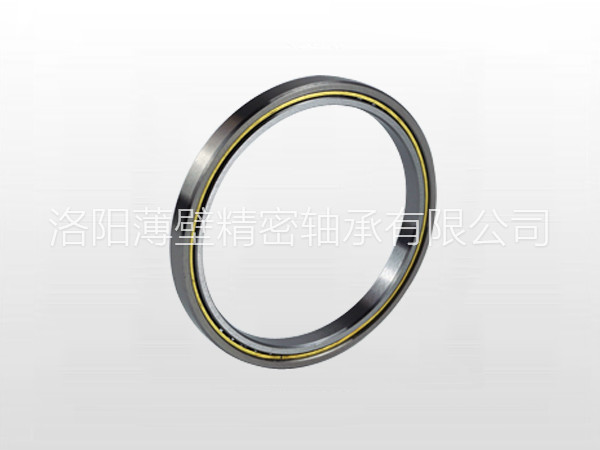

角接觸球軸承因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷。能在較高的轉速下工作。接觸角越大，軸向承載能力越高。高精度和高速軸承通常取15 度接觸角。在軸向力作用下，接觸角會增大。主要用于載荷較輕的高速旋轉場合，要求軸承高精度、高轉速、低溫升低振動和一定的使用壽命。常作高速電主軸的支承件成對安裝使用，是內表面磨床高速電主軸的關鍵配套件。為了讓大家對角接觸球軸承的安裝有更好更全面的了解，給大家介紹角接觸球軸承三種安裝方式，可以根據不同領域的使用可能會選擇不同的方式進行軸承更好更安全的安裝。
  

  一、角接觸球軸承安裝方式

  
  角接觸球軸承安裝方式有：背對背安裝、面對面安裝、串聯排列安裝三種。
  

  1、背對背安裝

  
  兩軸承的寬端面相對安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力。
  
  載荷作用中心處于軸承中心線之外；力作用點跨距較大，故懸臂端剛性較大，當軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞。
  

  2、面對面安裝

  
  兩軸承的窄端面相對安裝時，軸承的接觸角線朝回轉軸線方向收斂，其地承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到一起時，外圈的原始間隙消除，可以增加軸承的預加載荷。
  
  載荷作用中心處于軸承中心線之內；結構簡單、拆裝方便，當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此要特別注意軸承游隙的調整。
  

  3、串聯排列

  
  兩軸承的寬端面在一個方向安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同一方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩端對置安裝。
  
  載荷作用中心處于軸承中心線同一側；它適合軸向載荷大，需多個軸承聯合承擔的情況。

  二、安裝注意事項

  
  角接觸球軸承使用壽命與安裝有很大關系，應注意以下事項
  
  1、軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在1um以下。
  
  2、軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油。
  
  3、軸承安裝應采用專門工具，受力均勻，嚴禁敲打。
  
  4、軸承存放應清潔通風，無腐蝕氣體，相對濕度不超 過65%，長期保管應定期防銹。
  
  以上就是對角接觸球軸承三種安裝方式的詳細介紹。角接觸球軸承安裝應進行游隙的調整。游隙值應根據不同的使用工況和配合的過盈量大小而具體確定。必要時，應進行試驗確定。洛陽薄壁精密軸承有限公司生產薄壁軸承、等截面薄壁軸承、交叉滾子軸承等精密軸承。歡迎您有任何相關問題隨時來電咨詢或官網留言！
